碎石場就是破碎礦石生產石子、砂子、石粉等料的地方，較大塊礦石一步步加工成細小的石子砂子料需要一整套生產線設備來加工。一般碎石場生產設備包含給料機、破碎機設備、制砂設備、振動篩、皮帶機等設備，下面分別是幾種不同配置的碎石場生產線設備布置圖，還有碎石場設備現場安裝圖，基本就了解碎石場設備布置是怎樣的了。

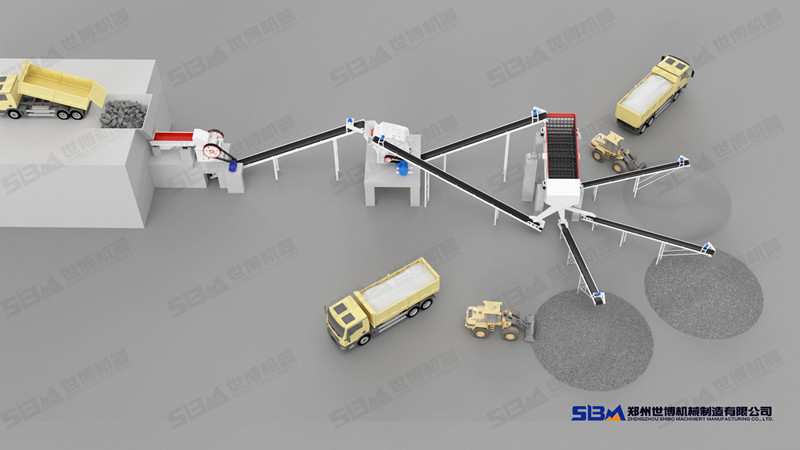

碎石場生產線設備布置圖1

該生產線布置圖配置顎破為粗碎設備，反擊破為細碎設備，還有給料機、振動篩，多條皮帶機連接各設備負責運輸物料。

碎石場生產線設備布置圖2

圖2配置顎破為粗碎破碎機，圓錐破為中細碎破碎機，其他設備同上。圓錐破適合破碎硬度較高礦石。

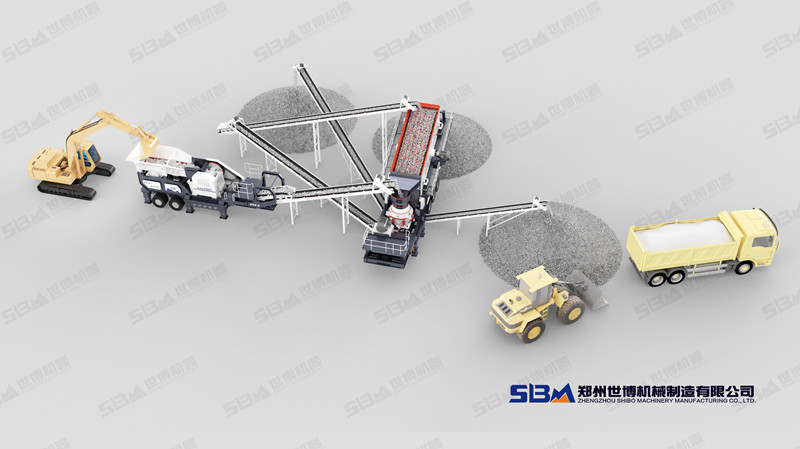

碎石場移動生產線設備布置圖

移動生產線設備是由兩臺或多臺移動破碎站組合而成的碎石生產線，可移動作業，布置圖如上。

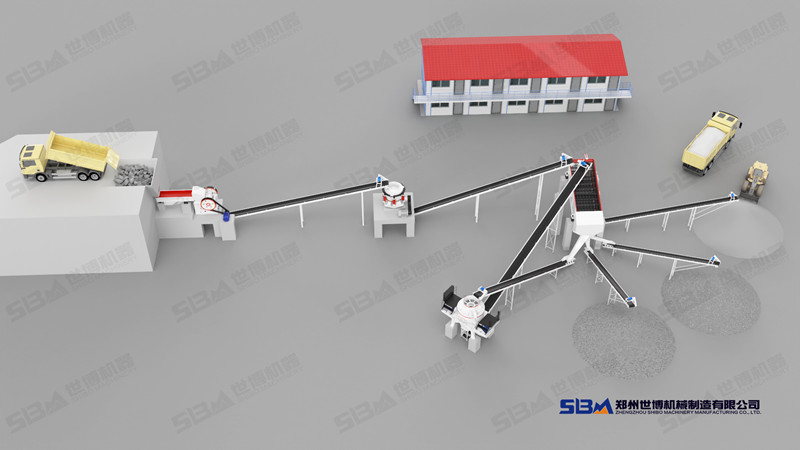

碎石場破碎制砂生產線設備布置圖

以上三種是破碎出石子的生產線配置，如需出石子和砂子等多種料，破碎生產線的基礎上增加制砂機設備，配置如上圖。

碎石場生產線設備安裝圖：

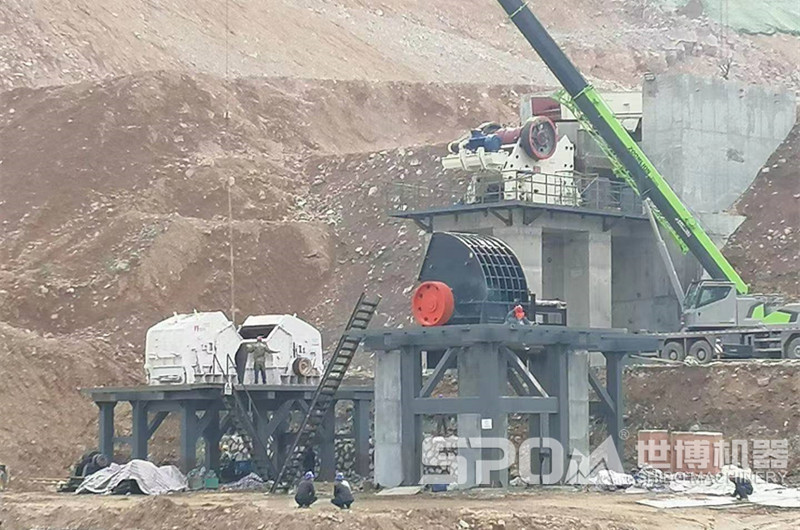

顎破、反擊破、重錘破安裝現場，根據現場地形高低布置

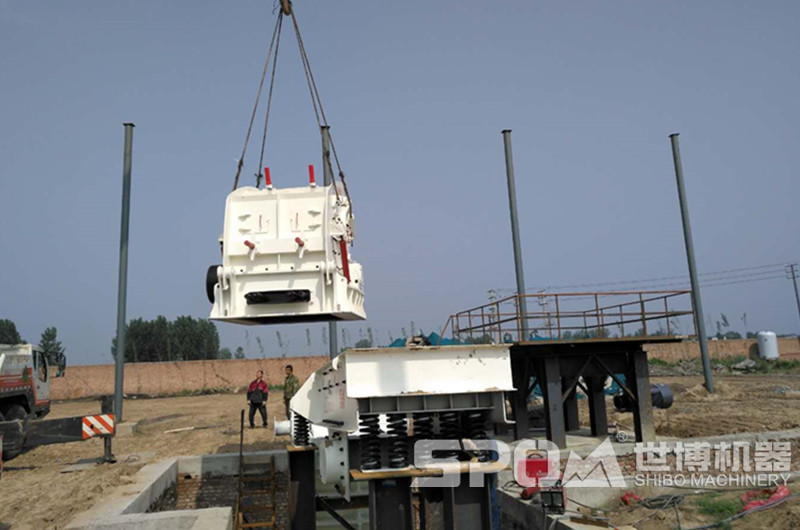

碎石場反擊破吊裝現場

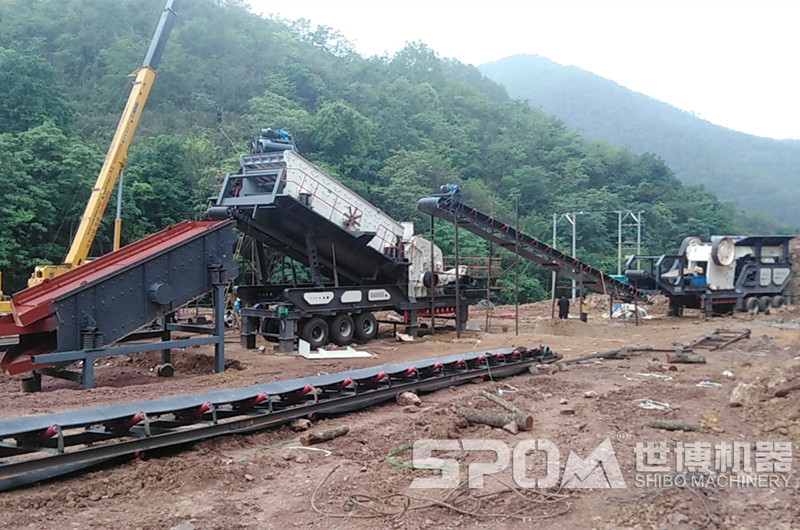

碎石場移動破碎機設備布置安裝

以上列舉了一些碎石場生產線設備布置圖，不同的生產需求，場地情況不同，會有各種各樣的設備配置及布局圖。以上布置圖可做參考，具體選擇哪些設備，如何配置生產線，現場如何布置，還需參照自身情況而定。河南世博機械廠家專業生產各種碎石設備，免費提供設備選型、生產線配置、碎石場布局設計等服務，我們很樂意以我們的專業幫到更多的人，歡迎聯系我們（13613716058）。
