破碎機種類很多，如何選到適合自己的破碎機，設備型號、產量產能、進料出料尺寸、配備的電機功率等都是選購破碎機的重要參考因素。
反擊破碎機是常見常用的破碎機之一，其中進料口尺寸及能進多大的石頭，都是客戶選購設備非常關心的設備參數，下面就我廠生產的幾個系列的反擊破碎機為大家介紹其詳細的進料尺寸。
PF系列PFV1315反擊式破碎機
我廠生產的反擊式破碎機主要有PF反擊式破碎機、PFW歐版反擊式破碎機、CS5X反擊式破碎機、LF大口反擊式破碎機、移動反擊破碎機，共五個系列，每個系列都若干型號，每個型號都有其對應的進料口尺寸。
LF大口反擊破碎機
下面是PF反擊式破碎機的型號參數表，每個型號對應不同的進料口尺寸。小型號的PF-1007進料口尺寸是400 x 730mm，能進250mm以下的石頭。大型號的PFV-1820進料口尺寸1260 x 2040mm，是小型號進料口尺寸的三倍，能進800mm的大礦石。
| 型號 | 規格 | 給料口尺寸 | 給料尺寸 | 生產能力(t/h) | 電動機功率 | 外型尺寸 |
| PF-1007 | Φ1000 × 700 | 400 x 730 | ≤250 | 15-60 | 45 | 2319 x 1654 x 2558 |
| PF-1010 | Φ1000 × 1050 | 400 x 1080 | ≤300 | 50-90 | 55 | 2319 x 2001 x 2558 |
| PF-1210 | Φ1250 × 1050 | 450 x 1060 | ≤300 | 80-150 | 90 | 2585 x 2053 x 2809 |
| PFV-1214 | Φ1250 × 1400 | 450 x 1440 | ≤300 | 100-200 | 132 | 2582 x 2403 x 2809 |
| PFV-1315 | Φ1320 × 1500 | 550 x 1530 | ≤350 | 130-280 | 185 | 2930 x 2761 x 3053 |
| PFV-1320 | Φ1320 × 2000 | 610 x 1900 | ≤500 | 180-400 | 220 | 3224 x 3175 x 2706 |
| PFV-1520 | Φ1500 x 2000 | 830 x 2040 | ≤700 | 300-550 | (220-250)x2 | 3959 x 3564 x 3330 |
| PFV-1820 | Φ1800 x 2000 | 1260 x 2040 | ≤800 | 600-800 | 630-710 | 4400 x 3866 x 4009 |
PFW歐版反擊式破碎機型號參數表如下，進料口尺寸挺大，但其進料尺寸并不是很大，整體進料尺寸或≤250或≤300mm，可能受其結構及參數設置影響，三腔結構的反擊破破碎石料更細更均勻，因此進料控制較小。
| 型號 | 規格 | 給料口尺寸 | 給料尺寸 | 生產能力(t/h) | 電動機功率 | 外型尺寸 |
| PFW1214三腔 | Φ1150x1400 | 570X1430 | ≤250 | 90-190 | 132-160 | 2550×2310×2100 |
| PFW1315三腔 | Φ1300X1500 | 625X1530 | ≤300 | 150-280 | 160-200 | 2960x2570x2380 |
| PFW1318三腔 | Φ1300x1800 | 625X1830 | ≤300 | 220-350 | 200-250 | 2960x2870x2380 |
| PFW1415三腔 | Φ1400X1500 | 860X1530 | ≤300 | 280-350 | 200-250 | 3120x2650x2660 |
下面是CS5X反擊式破碎機型號參數表，是大產量大規格的反擊破，其進料口尺寸大，進料尺寸大，對應產量也非常高。較大型號的進料尺寸是2400×1920mm，能進1300mm以?xún)?nèi)的礦石，時產量1200-2000噸，對應配置電機也是大功率的電機，1000-1200千瓦。
| 型號 | 規格 | 進料口尺寸 | 進料粒度 | 處理能力(t/h) | 電動機功率 | 外型尺寸 |
| CS5X1315 | 1300×1500 | 1540×930 | ≤600 | 250-350 | 250-315 | 2880×2755×2560 |
| CS5X1520 | 1500×2000 | 2040×520 | ≤700 | 400-600 | 400-500 | 2995×2790×3090 |
| CS5X1415 | 1400×1500 | 1540×1320 | ≤900 | 350-550 | 250-315 | 3390×3475×2790 |
| CS5X1620 | 1600×2000 | 2040×1630 | ≤1100 | 500-900 | 400-500 | 3485×3605×3720 |
| CS5X2023 | 2000×2300 | 2400×1920 | ≤1300 | 1200-2000 | 1000-1200 | 4890×4330×4765 |
LF大口反擊式破碎機是大進料口的反擊破，特點就是進料口尺寸大，能破碎大石頭。其型號參數表如下，進料口尺寸參見下表，能進≤500mm的礦石或≤900的礦石。
| 型號 | 進料口尺寸 | 最大進料邊長(mm) | 處理能力(t/h) | 功率 | 重量 |
| LF150 | 820X980 | ≤500 | 100-200 | 90-200 | 12000 |
| LF250 | 960X1360 | ≤700 | 200-400 | 180-250 | 17000 |
| LF350 | 1050X1700 | ≤800 | 300-500 | 200-400 | 24000 |
| LF450 | 1350X1950 | ≤900 | 350-580 | 220-440 | 29600 |
下面是履帶式移動反擊破碎機的三個型號，主要配置的是LF150大口反擊破和LF250大口反擊破，裝在移動車上的大口反擊破相比固定反擊破進料控制嚴格，進400或500mm以下的石頭。

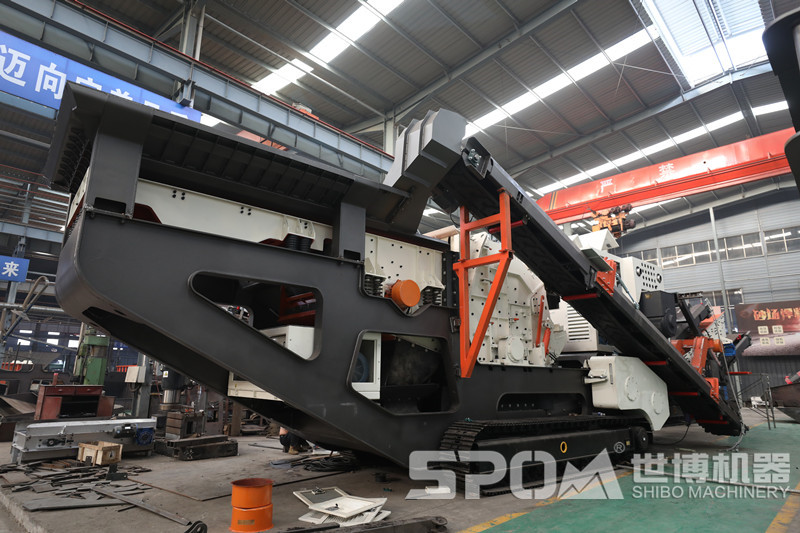

履帶式移動反擊破碎機
| 機型 | TF150 | TF250反擊破一體車 | TF250反擊破標準車 |
| 給料機 | |||
| 設備 | GZD1038 | ZDG1228 | ZDG1228 |
| 振動電機 | 2x3.7KW | 5.5KW*2 | 5.5KW*2 |
| 電機驅動 | 電機驅動 | 電機驅動 | |
| 破碎機 | |||
| 設備 | LF150 | LF250 | LF250 |
| 最大進料粒度 | 400mm | 500mm | 500mm |
| 電機及驅動方式 | 160KW | 250KW | 250KW |
| 電機驅動 | 電機驅動 | 電機驅動 | |
| 車架 | |||
| 液壓履帶底盤 | NS415E | NS415E | NS415E |
| 船型車架 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
| 主皮帶機 | |||
| 規格 | B800*11米 | B1200*11米 | B1200*11米 |
| 電機減速器 | 11KW | 電機減速器驅動15KW | 電機減速器驅動15KW |
| 環形聚酯帆布帶 | EP300-B1200*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) | |
| 轉運皮帶機 | |||
| 規格 | B500*2米 | B500*2.4米 | B500*2.4米 |
| 電機減速器 | 4KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
| 環形聚酯帆布帶 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
| 篩下皮帶機 | |||
| 規格 | B1000*5米 | B1200*6.2米 | B1200*6.2米 |
| 電機減速器 | 5.5KW | 電機減速器驅動7.5KW | 電機減速器驅動7.5KW |
| 環形聚酯帆布帶 | EP300-B1200*5(4.5+1.5) | EP300-B1200*5(4.5+1.5) | |
| 返料皮帶機 | |||
| 規格 | B500*7.7米 | B500*9.3米 | B500*9.3米 |
| 驅動方式 | 5.5KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
| 環形聚酯帆布帶 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
| 返料篩 | |||
| 規格 | 2YK1530 | YS1320 | GLS1630FA |
| 電機 | 11KW | 3.7KW*2 | 3KW*2 |
| 驅動方式 | 電動機 | 電機驅動 | ROST彈簧 |
| 除鐵器 | |||
| 規格 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
| 電機減速器 | 3KW | 電機減速器驅動3KW | 電機減速器驅動3KW |
| 動力系統 | |||
| 發電機組 | 320KW康明斯發電機組 | 500KW發電機組 | 500KW發電機組 |
| 電氣系統 | 采用PLC智能控制系統，具有故障報警及故障記錄查詢功能，可視化工作流程，操作簡單，屏顯各類參數監控，發動機可根據負載情況自動調速。 | 反擊破主電機變頻啟動，其他電機直接啟動，主要電器元件施耐德 | 反擊破主電機變頻啟動，其他電機直接啟動，主要電器元件施耐德 |
| 液壓系統 | 皮帶機折疊油缸及反擊破主機用油缸液壓泵、閥、站及油管附件 | 開箱及出料間隙調整，側出折疊及返料部拆卸，負載敏感型，電液比例閥行走閥組 | 開箱及出料間隙調整，側出折疊及返料部拆卸，負載敏感型，電液比例閥行走閥組 |
綜上，進料口較小的是PFW歐版反擊式破碎機，進料小，破碎細。進料尺寸大的是CS5X反擊式破碎機和LF大口反擊式破碎機，大型號能進130公分的大石頭?？蓞⒄掌扑榧?xì)度、時產量、電機功率等其他參數選擇適合自己的反擊破碎機型號。
