立軸式破碎機是主軸豎著的一種破碎機結構，這類破碎機我們都稱之為立軸破碎機，也有叫立式破碎機。像這種主軸是豎著的立軸破碎機，我們常見的有三種，復合式破碎機、沖擊式破碎機、圓錐破碎機，下面分別介紹，并附上其結構圖。

立軸復合式破碎機

立軸沖擊式破碎機

立式圓錐破碎機

立軸復合式破碎機（附結構圖）

立軸復合式破碎機，其主軸是豎著安裝的，破碎主機和電機一起安裝在一個鐵架上，下面是立軸復合破碎機結構圖，可以看到，左邊一個圓柱型的破碎腔，內部主要部件有主軸、轉盤、錘頭、襯板等，上面進料，下面排料。

立軸復合式破碎機結構原理圖

立軸復合式破碎機是中細碎破碎機，可破碎出石子料，也可以調節出料細度出砂子料，是很實用的一款立軸破碎機。

立軸沖擊式破碎機（附結構圖）

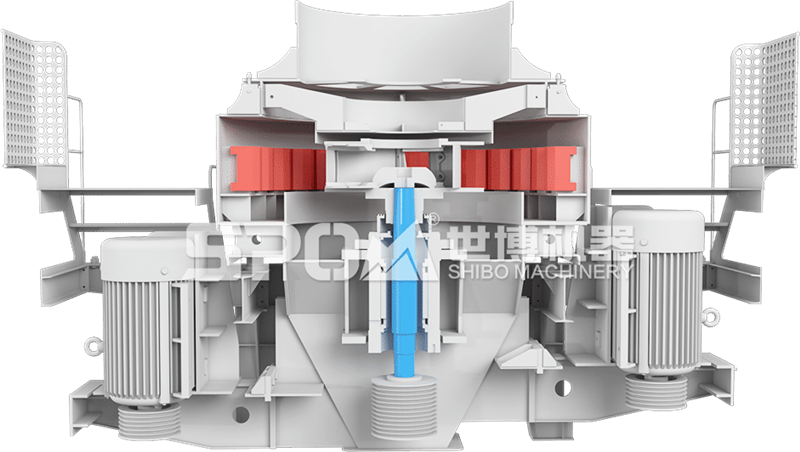

立軸沖擊式破碎機是一款破碎機，更是一款制砂機，看立軸沖擊破結構圖，中間是一個立著的主軸承，葉輪在主軸轉動下轉動，將物料拋出破碎，周邊紅色的小塊塊是周護板，兩遍是兩個電機，這就是立軸沖擊式破碎機的基本結構。

立軸沖擊式破碎機結構圖

立軸沖擊式破碎機結構設計很合理，石打石破碎原理，破碎出料粒型很好，可破碎石子、可制砂，產能高，破碎效果好。

立式圓錐破碎機（附結構圖）

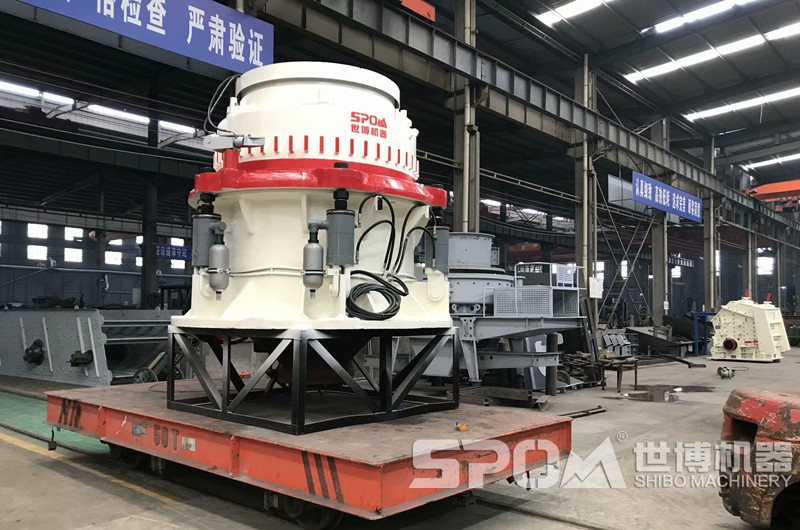

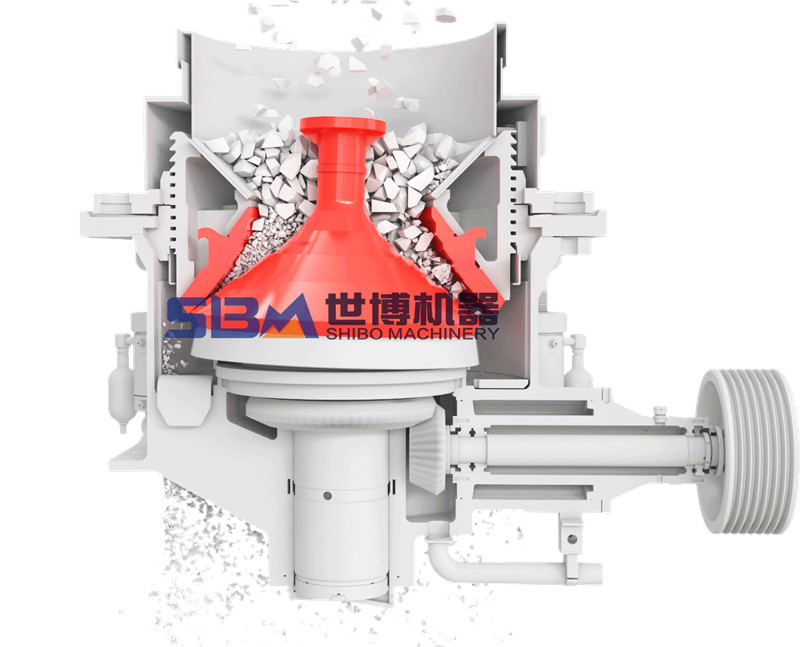

立式圓錐破碎機也是立軸式破碎機的一種。圓錐破碎機的的結構設計中，主軸承也是立著的，因此也叫立式圓錐破碎機。圓錐破碎機分為多缸液壓圓錐破、單缸液壓圓錐破、復合式圓錐破等多個系列，其主軸承都是立式結構。如下圖所示，破碎錐下面豎著的一個粗粗的圓柱體就是主軸承，齒輪帶動主軸轉動，主軸帶動破碎錐做旋轉運動，兩破碎錐擠壓破碎石料。

立式圓錐破碎機結構圖

以上三款立軸式破碎機各有特點，結構也各不相同。立軸復合式破碎機經濟實用；立軸沖擊式破碎機生產效果好，可破碎制砂兩用；立式圓錐破碎機擠壓破碎能力強，是硬礦石破碎利器。如果您想詳細了解任意一款立軸破碎機，可直接聯系我們，我們?yōu)槟敿?xì)介紹。
