近年來，移動破碎站設備大熱，很多礦山機械廠家都開始研發生產各類型的移動破碎站設備，較常見的有顎破移動破碎站、圓錐移動破碎站、反擊移動破碎站等設備，這些世博廠家都有生產，今日我們?yōu)榇蠹彝扑]我廠生產的大型反擊式移動破碎站。

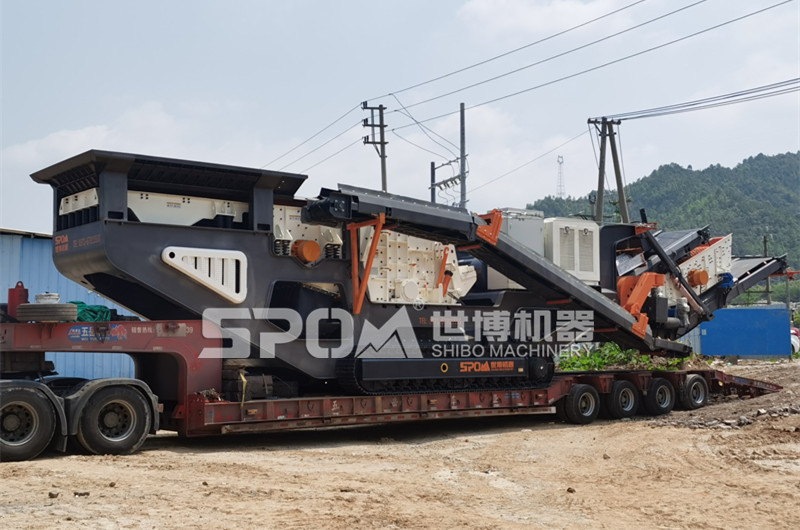

大型反擊式移動破碎站
世博廠家大型反擊式移動破碎站
我廠生產的大型反擊式移動破碎站主要有三個不同配置，分為三個系列，大型履帶式反擊移動破碎站、輪胎式粗碎反擊移動破碎站、輪胎式中細碎反擊移動破碎站，這三種大型反擊式移動破碎站配置的反擊破型號及其功能各不同。
大型履帶式反擊移動破碎站
履帶車架，主要配置LF150、LF250反擊破，可以粗碎大礦石，也可中細碎石料。
| 機型 | TF150 | TF250反擊破一體車 | TF250反擊破標準車 |
| 給料機 | |||
| 設備 | GZD1038 | ZDG1228 | ZDG1228 |
| 振動電機 | 2x3.7KW | 5.5KW*2 | 5.5KW*2 |
| 電機驅動 | 電機驅動 | 電機驅動 | |
| 破碎機 | |||
| 設備 | LF150 | LF250 | LF250 |
| 最大進料粒度 | 400mm | 500mm | 500mm |
| 電機及驅動方式 | 160KW | 250KW | 250KW |
| 電機驅動 | 電機驅動 | 電機驅動 | |
| 車架 | |||
| 液壓履帶底盤 | NS415E | NS415E | NS415E |
| 船型車架 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
| 主皮帶機 | |||
| 規格 | B800*11米 | B1200*11米 | B1200*11米 |
| 電機減速器 | 11KW | 電機減速器驅動15KW | 電機減速器驅動15KW |
| 環形聚酯帆布帶 | EP300-B1200*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) | |
| 轉運皮帶機 | |||
| 規格 | B500*2米 | B500*2.4米 | B500*2.4米 |
| 電機減速器 | 4KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
| 環形聚酯帆布帶 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
| 篩下皮帶機 | |||
| 規格 | B1000*5米 | B1200*6.2米 | B1200*6.2米 |
| 電機減速器 | 5.5KW | 電機減速器驅動7.5KW | 電機減速器驅動7.5KW |
| 環形聚酯帆布帶 | EP300-B1200*5(4.5+1.5) | EP300-B1200*5(4.5+1.5) | |
| 返料皮帶機 | |||
| 規格 | B500*7.7米 | B500*9.3米 | B500*9.3米 |
| 驅動方式 | 5.5KW | 電機減速器驅動4KW | 電機減速器驅動4KW |
| 環形聚酯帆布帶 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
| 返料篩 | |||
| 規格 | 2YK1530 | YS1320 | GLS1630FA |
| 電機 | 11KW | 3.7KW*2 | 3KW*2 |
| 驅動方式 | 電動機 | 電機驅動 | ROST彈簧 |
| 除鐵器 | |||
| 規格 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
| 電機減速器 | 3KW | 電機減速器驅動3KW | 電機減速器驅動3KW |
| 動力系統 | |||
| 發電機組 | 320KW康明斯發電機組 | 500KW發電機組 | 500KW發電機組 |
| 電氣系統 | 采用PLC智能控制系統，具有故障報警及故障記錄查詢功能，可視化工作流程，操作簡單，屏顯各類參數監控，發動機可根據負載情況自動調速。 | 反擊破主電機變頻啟動，其他電機直接啟動，主要電器元件施耐德 | 反擊破主電機變頻啟動，其他電機直接啟動，主要電器元件施耐德 |
| 液壓系統 | 皮帶機折疊油缸及反擊破主機用油缸液壓泵、閥、站及油管附件 | 開箱及出料間隙調整，側出折疊及返料部拆卸，負載敏感型，電液比例閥行走閥組 | 開箱及出料間隙調整，側出折疊及返料部拆卸，負載敏感型，電液比例閥行走閥組 |
輪胎式粗碎反擊移動破碎站
輪胎車架，主要配置LF150、LF250、LF350大口反擊破，進料大，粗碎礦石。
| 型號 | 設備配置 | 可調節排料口 | 產量(t/h) | 外形尺寸 |
| SL15L | ZSW3896+LF150 | 40-100 | 100-200 | 13050x2950x3100 |
| SL25L | ZSW4211+LF250 | 50-120 | 200-400 | 12750x3000x3700 |
| SL35L | ZSW4213+LF350 | 50-200 | 300-500 | 14360x3000x3800 |
輪胎式中細碎反擊移動破碎站
輪胎車架，主要配置PF1214、PF1315、PF1320反擊破，中細碎礦石，出石子料。
| 標準機型 | 配套設備 | 配套設備 | 外型尺寸 | ||
| 型號 | 進料粒度 | 處理能力(t/h) | |||
| S-PF1214 | 3YZK1860 | PF1214 | ≤300 | 100-200 | 14500×2900×4500 |
| S-PF1315 | 3YZK2160 | PF1315 | ≤350 | 130-280 | 15200×3000×4500 |
| S-PF1320 | 3YZK2460 | PF1320 | ≤500 | 180-400 | 15200×3000×4500 |
大型反擊式移動破碎站應用現場圖
大型履帶式反擊移動破碎站破碎石料現場

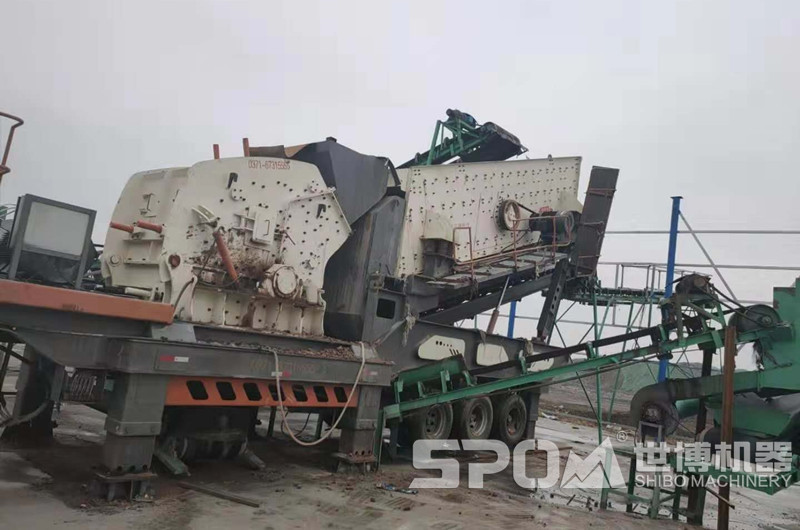

輪胎式中細碎反擊移動破碎站現場圖

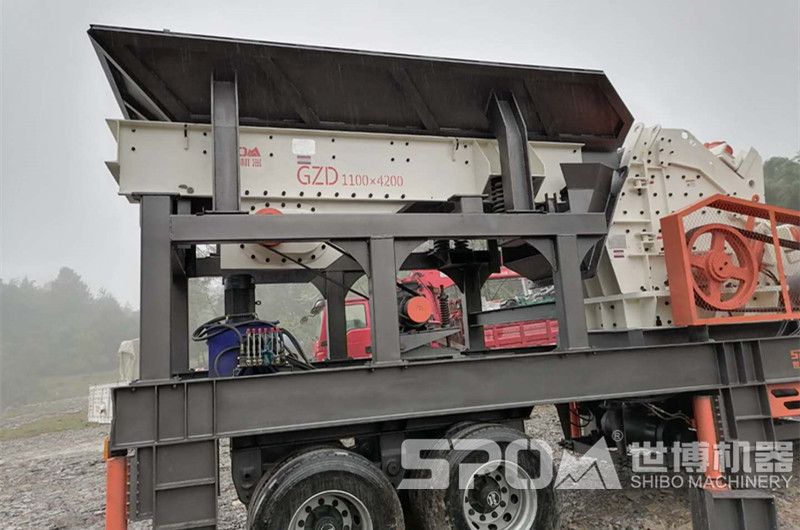

輪胎式粗碎反擊移動破碎站，配大口反擊破
