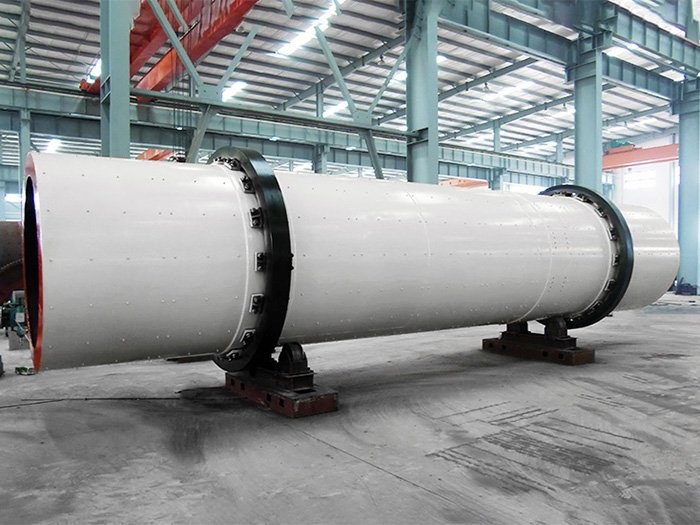

滾筒烘干機介紹

該機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。干燥機是一個與水平方向略成傾斜的圓筒，物料從較高的一端加入，高溫?zé)釤煔馀c物料并流進入筒體，隨著筒體的轉動，物料由于重力的作用運行到較低一端。在 圓筒內壁上裝有抄板，把物料抄起又灑下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前行。干燥后的產品從底端下部收集。

圖片展示

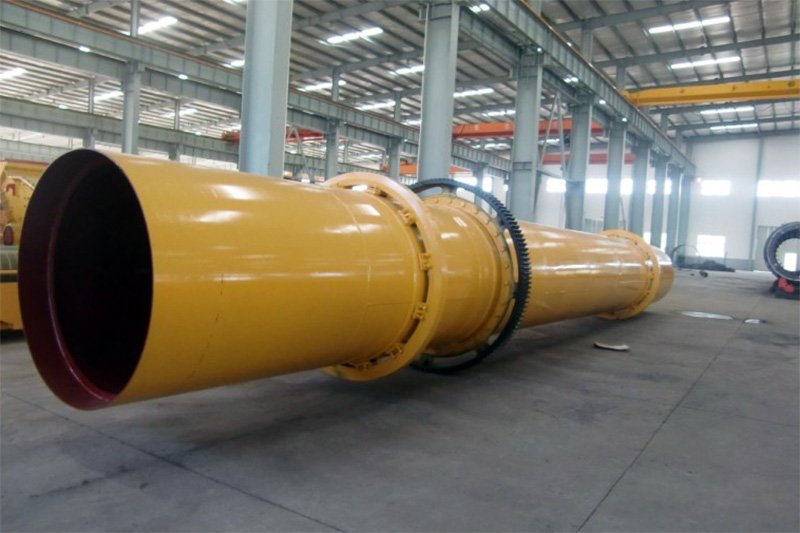

滾筒烘干機車間圖

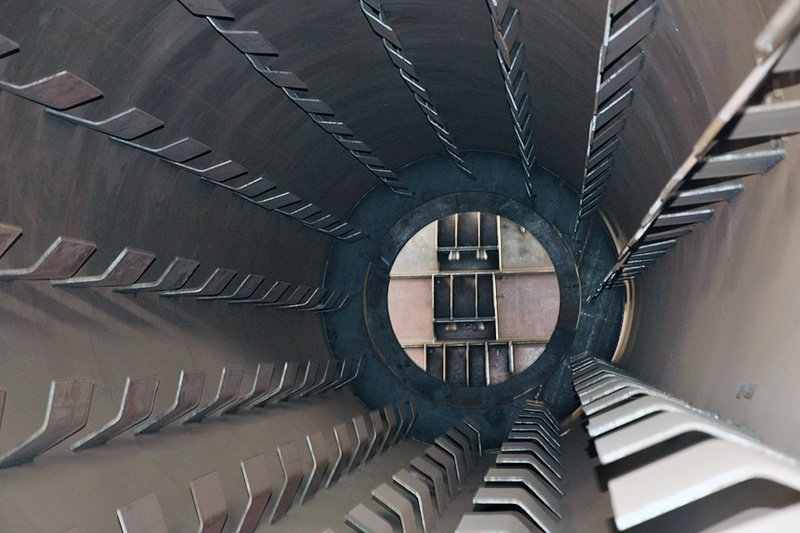

滾筒烘干機內部結構

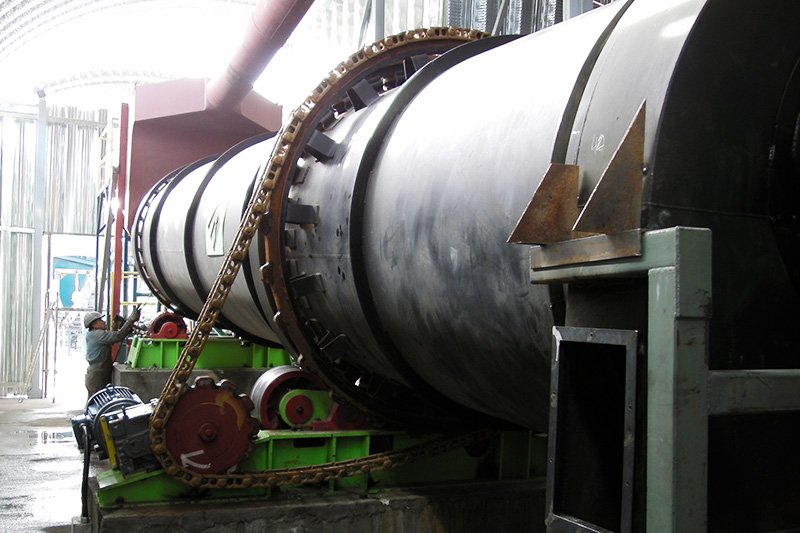

滾筒烘干機生產線

優勢特點

節能

處理速度快，處理能力大，消耗燃料少。

安全保障

成本低，使用安全，有一定的防護措施。

堅固耐用

在外形設計上采用拖輪與滾圈配合，使其更加牢固。

運行平穩，抗過載能力強

設計的擋輪結構，大大降低了由于設備傾斜工作所帶來的水平推力?？惯^載能力強，筒體運行平穩，可靠性高。

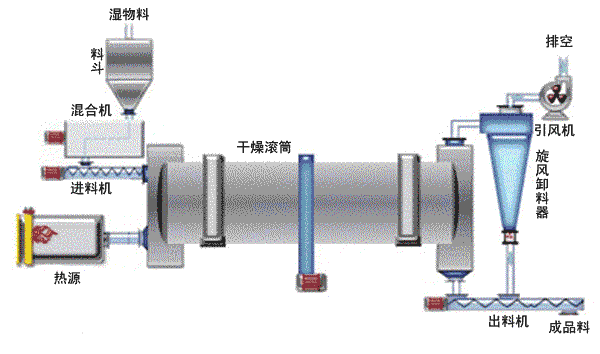

工作原理

干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一 端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍?，然后在出料端?jīng)皮帶機或螺旋輸送機 送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量 ，還應經過袋式除塵器或濕法除塵器后再放排放。

技術參數
